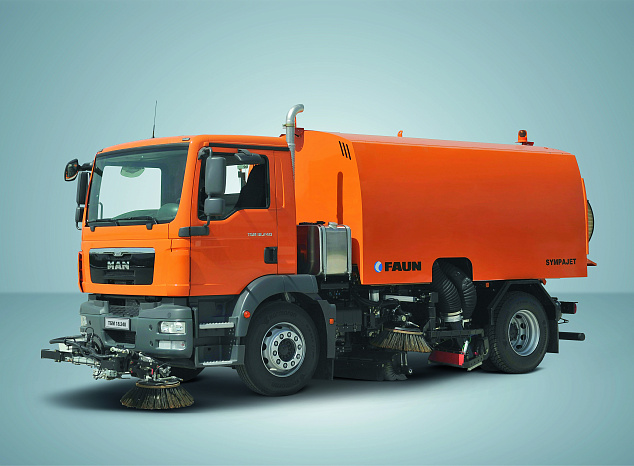

Надстройка и навесная оборудования
Бункер (мусоросборник) представляет собой самонесущую сварную конструкцию с интегрированным дном из высокосортной стали и боковой облицовкой высотой 450 мм из высокосортной стали. Объем бункера 7 м3. Толщина стенок 4 мм. На бункере внизу справа находится откидная крышка для крупного мусора, доступ к которой облегчается из-за наличия подножки и через которую можно загружать крупный мусор. Кроме того, крышка позволяет контролировать уровень заполнения. В экстренных случаях можно поднять бункер до первого уровня при помощи ручного пневматического домкрата.
Выгрузка осуществляется с помощью телескопического цилиндра двойного действия. Угол наклона составляет около 60° и ограничивается механическими упорами. Управляемый вентиль обратного хода предохраняет наклоненный бункер от случайного падения согласно указаниям техники безопасности в соответствии с инструкцией по предотвращению несчастных случаев. Для работ по техническому обслуживанию и уходу предусмотрен дополнительный упор, управляемый вручную.
Воздуховод - в области попадания мусора в бункер имеется защитный дефлектор с покрытием из высокорезистентного материала (переставляемый и заменяющийся) от износа. Перед всасывающим каналом в контейнере находится большой поднимающийся и опускающийся воздушный экран (сетка). С помощью воздушного экрана легкий мусор также надежно удерживается в бункере. Воздушный экран вместе с оптимизированной конструкцией течения воздуха в бункер и из бункера также долгосрочно обеспечивает хорошую приемную способность (загрузку бункера).
Крышка для выгрузки открывается и закрывается гидравлически в заблокированном или разблокированном состоянии. Разблокируемый вентиль обратного хода также предохраняет открытую крышку контейнера от случайного падения согласно указаниям техники безопасности в соответствии с инструкцией по предотвращению несчастных случаев. Для слива грязной воды из контейнера, крышка контейнера внутри оснащена тщательно подобранной по размерам сеткой, а снаружи – спускным вентилем и присоединенным к нему шлангом.
Вспомогательный 4-цлиндровый двигатель типа John Deere 4045 HF285 Euro3, мощностью 86 кВт при 1950 об/мин, через гидравлические насосы приводит в действие все узлы и агрегаты оборудования как система щёток, водяной насос. Двигатель расположен в передней части бункера в машинном отделении, отделанном звукоизоляционными и осадкоизоляционными материалами.
Вытяжной вентилятор большой мощности (турбина) расположен позади вспомогательного двигателя с клиноременным приводом и закреплен на противовибрационных элементах.
В системе рециркуляции воздуха FAUN большая часть воздуха прим. 30-70% (мануально выставляется) из бункера с мусором выводится вытяжным вентилятором (создающего разряжение в бункере) через гибкий шланг к всасывающей шахте, тем самым усиливая эффект поднятия мусора. Оставшаяся часть воздуха освобождается наружу в шумопоглащающем отделение вентилятора. Турбина вентилятора большой мощности, используемая в системе рециркуляции воздуха FAUN, изготовлена из специальной износостойкой стали.

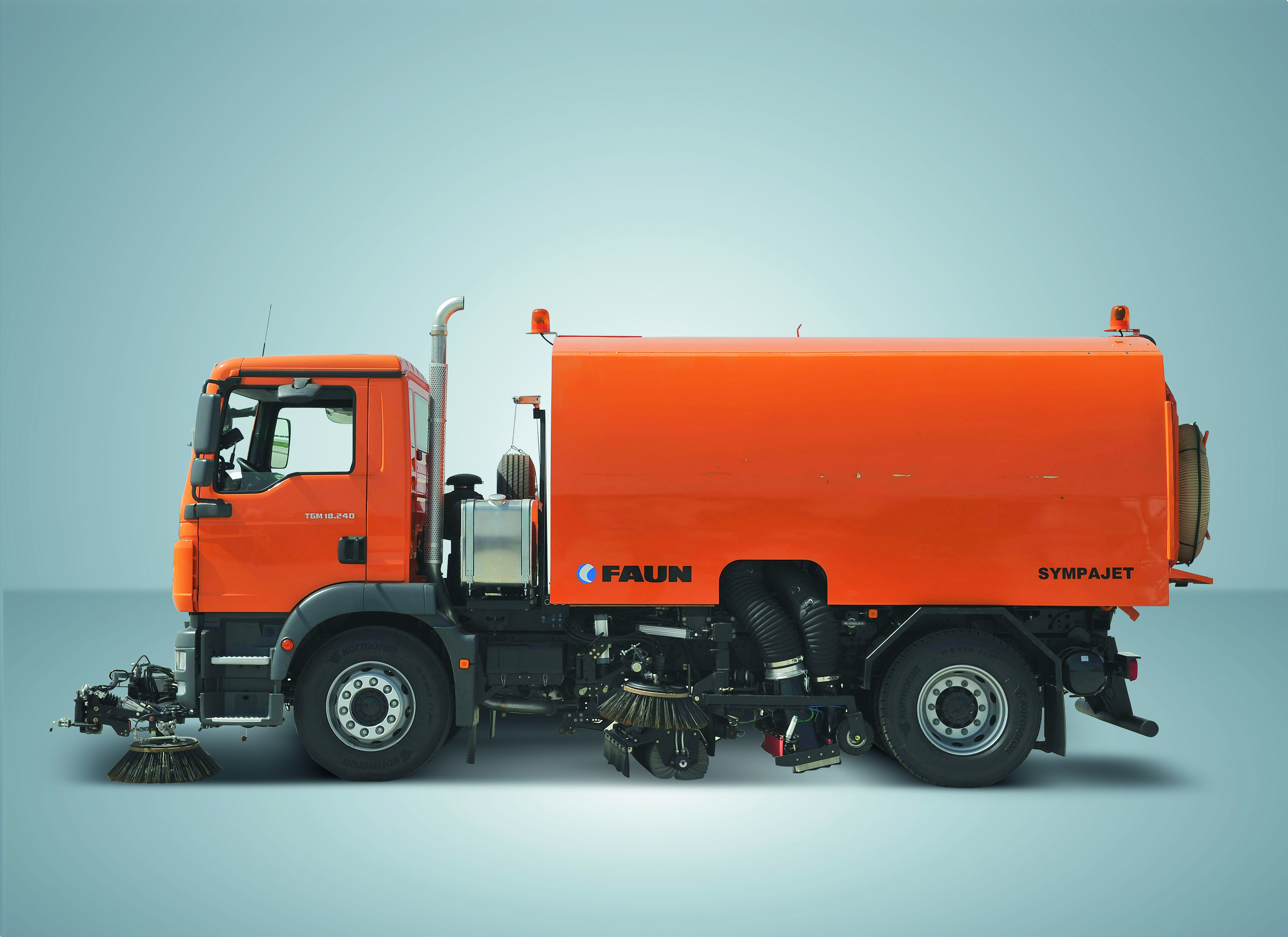

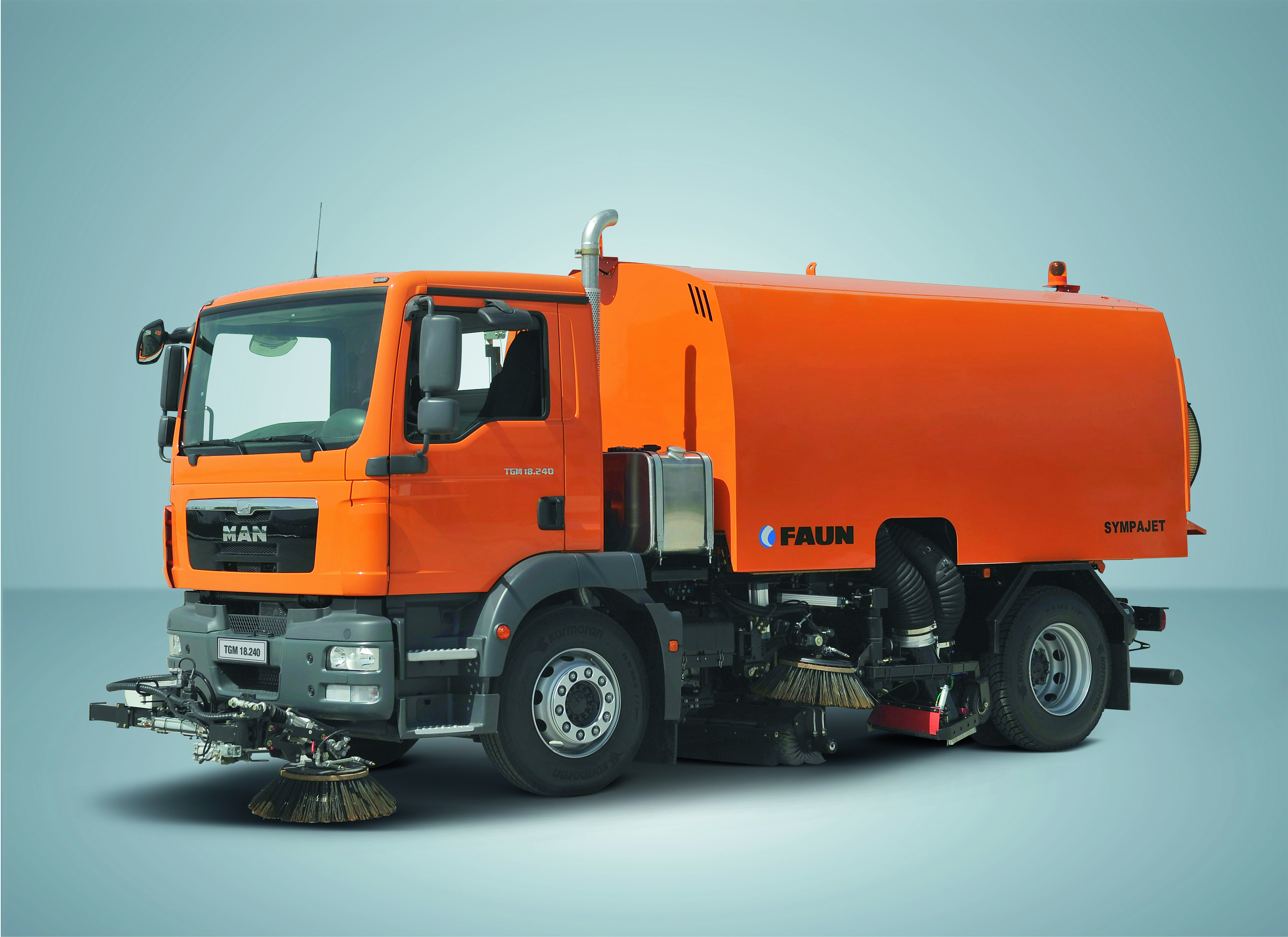

Подметально-всасывающий узел с правой и левой стороны состоит из выдувной и всасывающей шахты шириной 600 мм, дисковой щётки и цилиндрической щётки. Дисковая и цилиндрическая щётки направляют смёт к всасывающей шахте, где он отрывается от поверхности за счёт центробежной силы. Позади всасывающей шахты установлена дополнительная выдувная шахта для усиления эффекта пылесоса. Заслонка всасывающей шахты приподнимается пневматически для пропуска крупногабаритного смета. Внутренние поверхности шахты покрыты абразивно-устойчивым материалом.
Диаметр всасывающего шланга 250 мм.
Дисковая щетка. Поворачивающаяся по внешнему контуру дисковая щетка Ø 750 мм, скорость вращения до 140 об/мин. согласно DIN 30714, обеспечивает также при повороте хорошее сообщение с всасывающей шахтой и подающей цилиндрической щёткой.
Цилиндрическая щётка.
Цилиндрическая щётка тянущего типа увеличивает ширину уборки. Находясь под оптимальным углом в 230 (другие производители 18°) относительно поперечника автомобиля щётка перемещает смёт более эффективно в область рабочей зоны всасывающей шахты. Ø 400 мм, длиной 1500 мм. Скорость вращения до 140 Об/мин. Цилиндрическая щетка располагается под рамой автомобиля и крепится на шасси. Удобное положение щётки (угол к продольной оси автомобиля) с центральным шарнирным соединением и раскачивающимся подвесным устройством обеспечивает более эффективную подачу мусора к всасывающей шахте и позволяет оптимально приспосабливаться к уклону дороги.
Выдувная и всасывающая шахта имеет размеры 150 x 600 мм. Она аэродинамичена и оснащена крышкой для крупного мусора, работающей автоматически, и защищенной от износа. Посредством гибких шлангов с вентилятором (турбиной) соединяются, с одной стороны всасывающий шахтный ствол с мусорным бункером а с другой – выдувная шахта с рециркуляцией воздуха. Расположение узла на суперэластичных резиновых колесах обеспечивает равное расстояние к поверхности дороги. Тщательно подобранный по размеру, легко заменяемый контактный башмак на всасывающей и выдувной шахте предотвращает его повреждение.
Весь подметально-всасывающий узел с дисковой и цилиндрическими щётками поднимаются при включении передачи для движения задним ходом.
Пластмассовый бак вмещает около 1500 л и эластично устанавливается под мусорным контейнером на вспомогательную раму. Наполнение осуществляется через С-соединение шторца с заглушкой, согласно DIN 14302. Заправочное устройство соответствует DIN 1988 (TRWI). Запас воды можно контролировать через смотровое стекло на наружной стороне, а также из кабины водителя. Оптимально установленный блокировочный механизм, который подключается в самом нижнем уровне резервуара для воды, обеспечивает спуск остатков жидкости из резервуара.
Вода подводится через водопровод и тщательно подобранный по размерам фильтр к мембранному водяному насосу макс 4 бара, 40 л/мин с пневматическим приводом. Благодаря конструкции насоса, обеспечивающей надежный сухой ход, может осуществляться автономный спуск воды из системы в морозную погоду. Насос подкачивает воду через центральный распределитель к отдельным потребляющим устройствам, подключаемым и регулируемым из кабины водителя. При угрозе мороза воду из бака можно спустить через кран. Автоматический выключатель вызывает отключение водного насоса при подъеме подметальных установок.
Потребляющие устройства подразделяются следующим образом:
четыре форсунки на цилиндрической щётке;
три форсунки со стороны подметального агрегата под бампером спереди;
одна форсунка на дисковой щётке;
одна с распылителем между выдувной и всасывающей шахтой;
одна форсунка в выдувной шахте;
одна форсунка на конце держателя всасывающего шланга (ввод в бункер);
для уборочных работ, кроме того, от водного насоса к задней части кузова проложен прямой канал, который оснащен блокировочной муфтой. Здесь может подключаться входящий в комплект шланг.
Гидравлика: гидравлическая система для привода дисковой и цилиндрической щетки и для разгрузки состоит в основном из масляного бака с фильтром, насосов, дорожных вентилей и масляных моторов.
Пневматика: пневматическое устройство для подъема, спуска и поворота уборочных агрегатов состоит в основном из дополнительного воздушного ресивера, электропневматических клапанов, цилиндров и износостойких воздушных мехов.
Высоконапорное устройство для мойки, насос 15 л / 100 бар с пистолетом распылителем, шлангом 15 м и автоматическим барабаном.

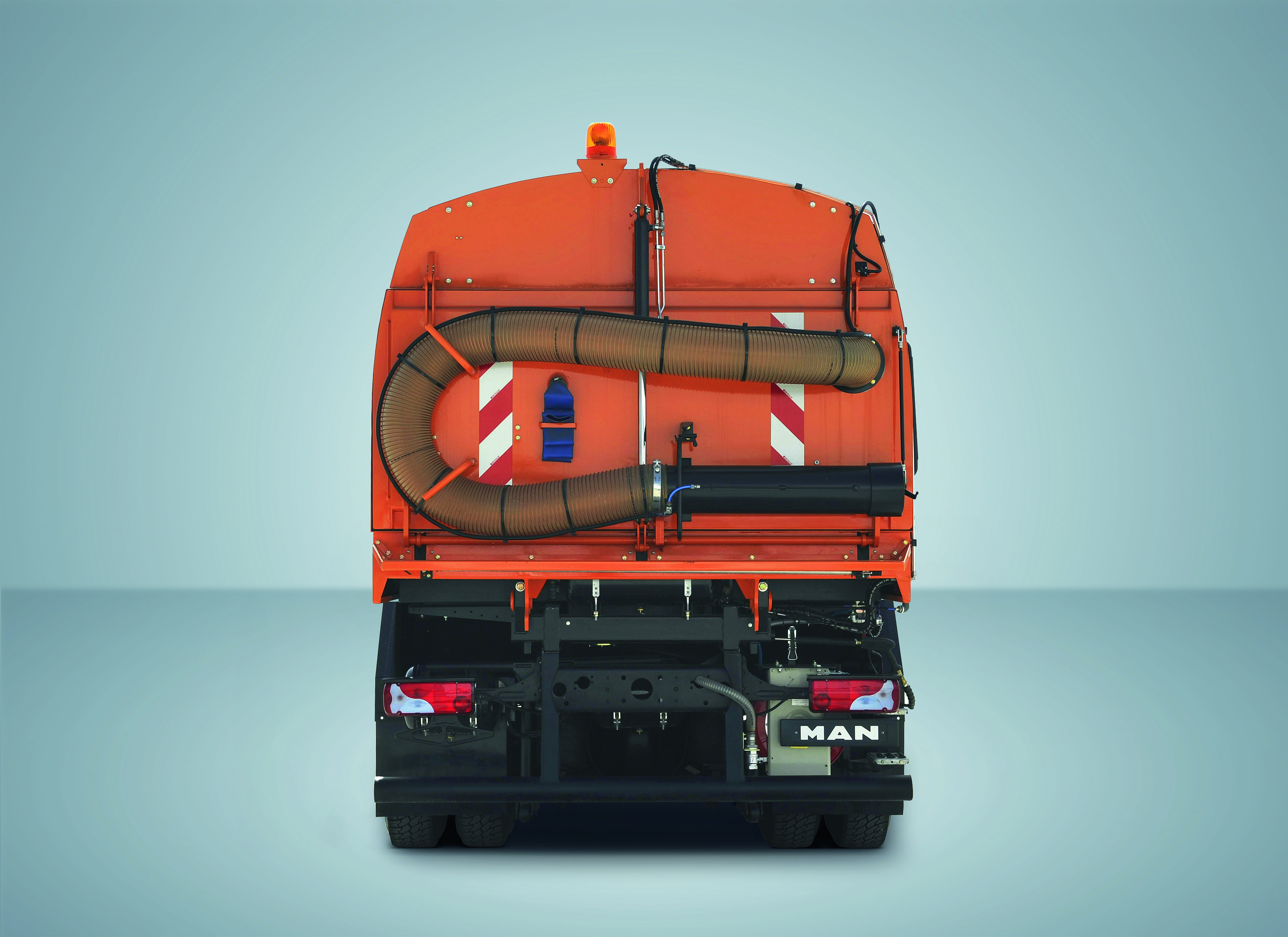

Задний всасывающий шланг длинной 4 м и диаметром 200 мм включает мануально переключающуюся задвижку на всасывающем отверстии, водоснабжение и стандартную отсасывающую трубу длиной примерно 1000 мм.

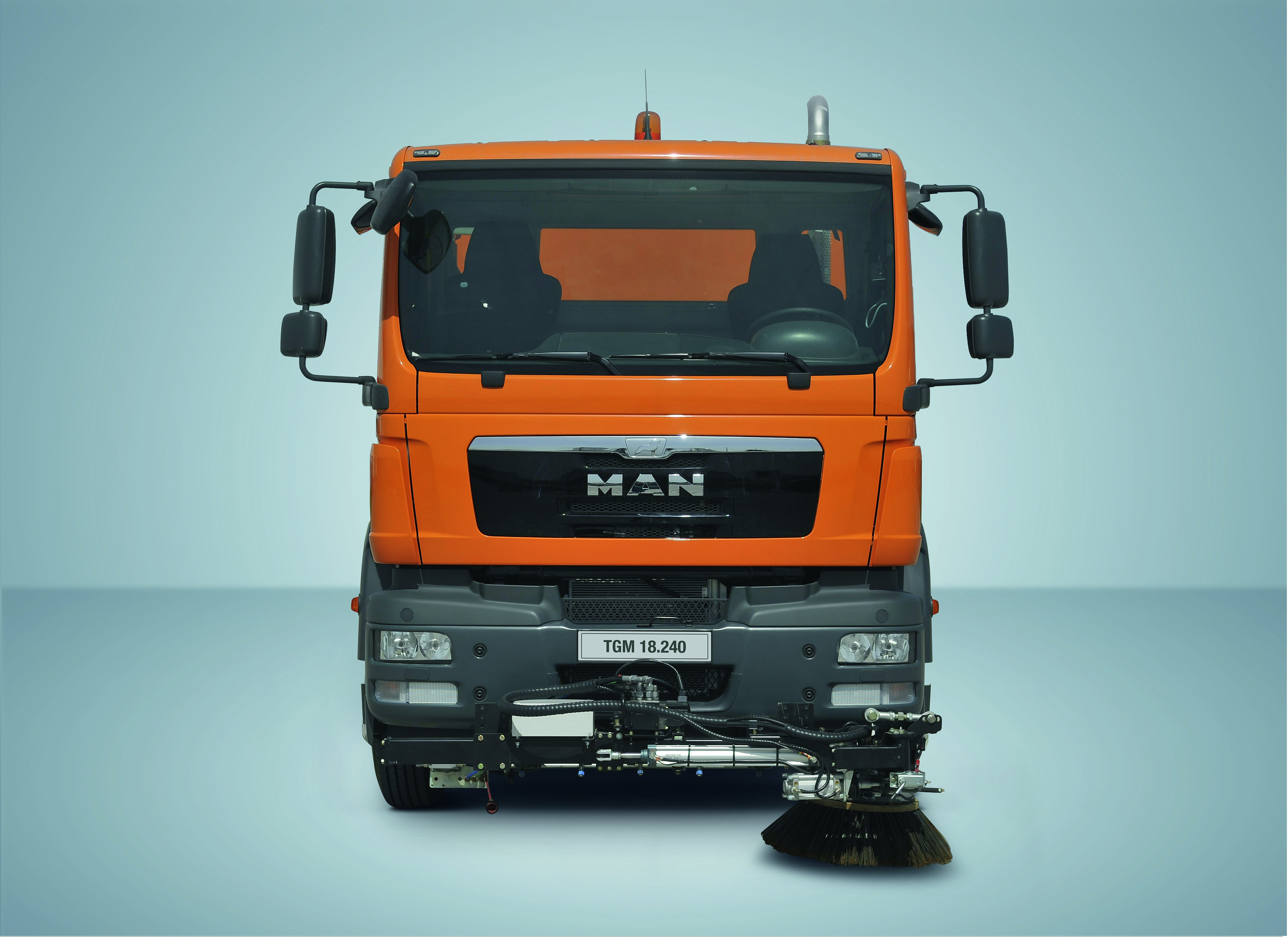

Переднее дорожно-моющее, пылеустраняющее устройство, установленное спереди под бампером.
Фонари, направленные на всасывающий агрегат слева и справа для ночной работы.
Устройство (пневматическое) для выдува воды из насоса высокого давления (устройство для мойки).
Передняя левая дисковая щетка перед бампером для удаления сорной травы и загрязнений на обочине, телескопически выдвигаемая с левой стороны, включая бесступенчатую регулировку скорости вращения и давления прижима с возможностью наклона.
